有客戶反應(yīng)在使用直讀光譜儀時，測量有誤差，這可能就是沒有按照操作規(guī)程操作所帶來的，是人為誤差，是可避免的，下面就為大家列舉在使用直讀光譜儀時需要注意的點：

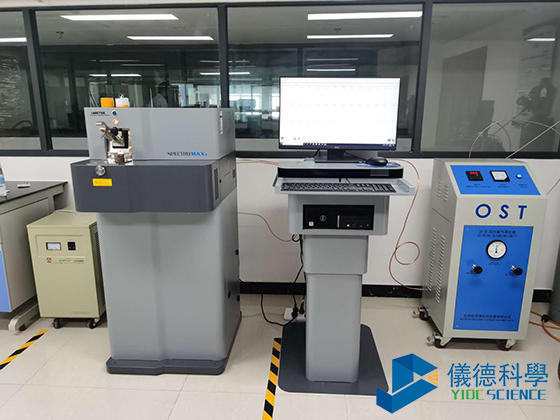

德國斯派克直讀光譜儀

       (1)試樣表面一定要平整，試樣平整放置在檢測孔，覆蓋完全，這樣，當(dāng)試樣放在電極架上時，就不會有漏氣現(xiàn)象。如有漏氣，激發(fā)時聲音不正常，會發(fā)出尖銳的聲音。

       (2)樣品與控制標(biāo)樣的磨紋粗細(xì)要一致，不能有交叉紋，順著一個方向磨，磨樣用力不要過大，用力要均勻，用力過大，容易造成試樣表面氧化。

       (3)對高鎳鉻鋼磨樣時，要使用新砂輪片磨樣，磨紋操作要求更嚴(yán)格。

       (4)試樣不能有偏析、裂紋、氣孔等缺陷，試樣要有一定的代表性，試樣在澆鑄時，做到均勻。

       (5)電極的頂尖應(yīng)具有一定角度，使光軸不偏離中心，放電間隙應(yīng)保持不變，否則聚焦在分光儀的譜線強度會改變。多次重復(fù)放電以后，電極會長尖，改變了放電間隙。激發(fā)產(chǎn)生的金屬蒸氣也會污染電極。所以必須激發(fā)一次后就用刷子清理電極。

       (6)透鏡內(nèi)表面常常受到來自真空泵油蒸氣的污染，外表面受到分析時產(chǎn)生金屬蒸氣的附著，使透過率明顯降低，對波長小于200nm的碳、硫、磷譜線的透過率影響更顯著，所以聚光鏡要進(jìn)行定期清理，這個可以在我們的公眾號內(nèi)查相關(guān)的教學(xué)視頻，最近小編有整理過。

       (7)真空度不夠高會降低分析靈敏度，特別是波長小于200nm的元素更明顯，為此要求真空度達(dá)0.05mmHg。

       (8)出射狹縫的位置變化受溫度的影響很大，因此保持分光室內(nèi)恒溫30℃很重要，還要求室內(nèi)溫度保持一致，使出射狹縫不偏離正常，所以我們要求在儀器實驗室內(nèi)，需要空調(diào)，以保證空氣的溫度和濕度。
