廣州儀德精密科學儀器股份有限公司（原廣州市儀德科學儀器有限公司）創(chuàng)立于2005年，一直堅持服務于國內(nèi)實驗分析領域，專注于各類儀器的研究制造與營銷服務，是一家專門為客戶打造一站式、全鏈條和“交鑰匙”實驗室而組建的高新技術企業(yè)。

公司產(chǎn)品資源豐富，種類齊全，涵蓋實驗室通用儀器、化學分析、表面科學等，如全譜直讀光譜儀、波長\能量色散型X射線熒光光譜儀、電感耦合等離子體發(fā)射光譜儀、輝光放電光譜儀、紫外可見分光光譜儀、分子熒光光譜儀、原子吸收光譜儀、掃描電鏡、原子力顯微鏡、金相顯微鏡、氧氮氫分析儀、碳硫分析儀等。

在儀德人的深耕細作下，客戶遍及汽車制造、鋼鐵冶金、有色金屬、電子電器、能源電力、石油化工、鐵路運輸、機械制造、商檢、質檢、環(huán)境保護、食品藥品和教學科研等各行各業(yè)。

什么是45#模具鋼？

45#鋼是GB中的叫法，也叫"“油鋼”。鋼的牌號是一種優(yōu)質碳素結構鋼，對應日標S45C； 美標: 1045；德標 C45。相比普通A3鋼，具有更高的強度，抗變形能力。

45#鋼為優(yōu)質碳素結構用鋼 ，硬度不高易切削加工，模具中常用來做模板、梢子、導柱等；但須熱處理。市場中現(xiàn)貨熱軋居多；冷軋規(guī)格1.0~4.0mm之間。

45＃鋼廣泛用于機械制造，機械性能好。但這是一種中碳鋼，淬火性能并不好，45#鋼可以淬硬至HRC42~46。所以如果需要表面硬度，又希望發(fā)揮45＃鋼優(yōu)越的機械性能，常將45＃鋼表面滲碳淬火，這樣就能得到需要的表面硬度。

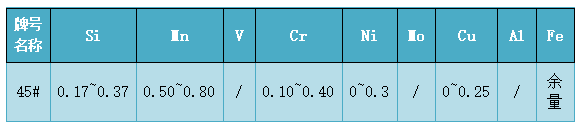

（45＃鋼）

45#模具鋼的硬度是多少？

45#鋼淬火最高硬度一般能達到HRC50，45#鋼不淬火硬度小于duHRC28，比較軟，不耐磨。

淬火后硬度可以大于HRC55。但這是小截面的，截面稍大，得到的硬度就會降低。

45#鋼特點

該鋼冷塑性一般，退火、正火比調(diào)質時要稍好，具有較高的強度和較好的切削加工性，經(jīng)適當?shù)臒崽幚硪院罂色@得一定的韌性、塑性和耐磨性，材料來源方便。適合于氫焊和氬弧焊，不太適合于氣焊。焊前需預熱，焊后應進行去應力退火。

45#鋼處理工藝

偏高的淬火溫度可以使工件加熱速度加快，表面氧化減少，且能提高工效。

45#鋼淬透性低，故應采用冷卻速度大的10%鹽水溶液。工件入水后，應該淬透，但不是冷透，如果工件在鹽水中冷透，就有可能使工件開裂，這是因為當工件冷卻到180℃左右時，奧氏體迅速轉變?yōu)轳R氏體造成過大的組織應力所致。

因此，當淬火工件快冷到該溫度區(qū)域，就應采取緩冷的方法。由于出水溫度難以掌握，須憑經(jīng)驗操作，當水中的工件抖動停止，即可出水空冷（如能油冷更好）。另外，工件入水宜動不宜靜，應按照工件的幾何形狀，作規(guī)則運動。靜止的冷卻介質加上靜止的工件，導致硬度不均勻，應力不均勻而使工件變形大，甚至開裂。

處理要求

45#鋼為優(yōu)質碳素結構用鋼，硬度不高易切削加工，模具中常用來做模板，梢子，導柱等，但須熱處理 。

45#鋼調(diào)質后表面硬度在HRC20~HRC30之間，由于45#鋼滲透性較差，芯部硬度隨零件厚度變化，厚度越后硬度越低。

45#鋼實際應用的最高硬度為HRC55（高頻淬火HRC58）。淬火硬度在HRC55~58之間，極限值可達HRC62；但不推薦使用，當45#鋼硬度在HRC50以上，較易出現(xiàn)裂紋。

45#鋼淬火后，內(nèi)部會產(chǎn)生不均應力，導致零件變形。所以要經(jīng)過自然時效（室溫放置5-10天）或在140°-160°的時效爐保溫2-3天才能使用。

熱處理

推薦熱處理溫度：正火850，淬火840，回火600。

45號鋼為優(yōu)質碳素結構用鋼，硬度不高易切削加工，模具中常用來做模板，梢子，導柱等，但須熱處理。

45#鋼應用

45#鋼通常在調(diào)質或正火狀態(tài)下使用，可代替滲碳鋼，用于制造表面耐磨的零件。此時，須經(jīng)過高頻感應或者火焰淬火，如曲軸、齒輪、機床主軸、活塞銷、傳動軸等，還用于制造農(nóng)機中等負荷的軸、脫粒滾筒、凹板釘齒、鏈輪、齒輪以及鉗工工具等。

45#鋼的用途取決于它的各項性能，45鋼它具有一定的韌性和塑性，并具有較高的強度，可加工性良好，采用調(diào)質處理可獲得很好的綜合力學性能。

45#鋼適用于制造較高強度的運動零件，如空壓機、泵的活塞、蒸汽渦輪機的葉輪，重型及通用機械中的軋制軸、連桿、蝸桿、齒條、齒輪、銷子等。

手持式光譜儀對45#鋼模具鋼進行檢測

德國斯派克手持式X熒光光譜儀，能夠在金屬牌號鑒別方面做出較大的應用，金屬分析速度快，時間短，分析精準度高。

45#鋼廣泛應用于機械，用于制作承受負荷較大的小截面調(diào)質件和應力較小的大型正火零件，以及對心部強度要求不高的表面淬火零件，如梢子、導柱、表針等部件。

運用斯派克手持式光譜儀可對金屬牌號進行分析，檢測金屬元素，SPECTROxSORT可以在區(qū)區(qū)兩秒的分析時間內(nèi)給出金屬牌號以及實驗室級的材料化學組成分析結果。而對于復雜基體分析如環(huán)境監(jiān)測分析，xSORT無需復雜的樣品前處理，即可取得同類設備無法取得的低的元素檢測下限。

此外，斯派克光譜儀還能滿足多種金屬基體材料以及土壤，塑膠，礦石等多種復雜材料的光譜化學成分分析需要。
