高速鋼是一種具有高硬度、高耐磨性和高耐熱性的工具鋼，又稱高速工具鋼或鋒鋼，俗稱白鋼。高速鋼是美國的f.w.泰勒和m.懷特于1898年創(chuàng)制的。高速鋼的工藝性能好，強(qiáng)度和韌性配合好，因此主要用來制造復(fù)雜的薄刃和耐沖擊的金屬切削*具，也可制造高溫軸承和冷擠壓模具等。除用熔煉方法生產(chǎn)的高速鋼外，20世紀(jì)60年代以后又出現(xiàn)了粉末冶金高速鋼，它的優(yōu)點(diǎn)是避免了熔煉法生產(chǎn)所造成的碳化物偏析而引起機(jī)械性能降低和熱處理變形。

落地式火花直讀 光譜儀MAXx，測(cè)定固體樣品中多元素含量時(shí)非常方便而快速，樣品激發(fā)時(shí)間短，耗氬量少。本文利用直讀光譜儀SPECTROMAXx測(cè)定高速工具鋼中硅、錳、磷、硫、絡(luò)、釩、鎳、鎢和鉬。

1.實(shí)驗(yàn)部分

1.1儀器

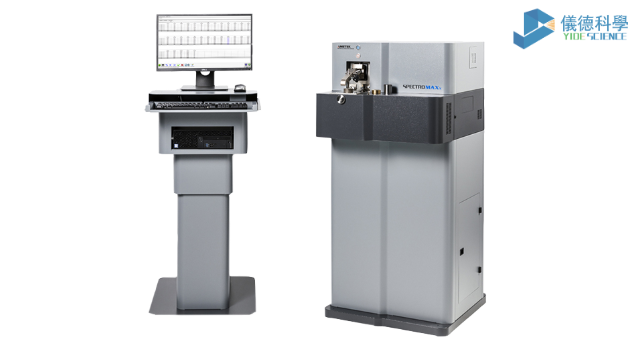

落地式火花直讀光譜儀MAXx

1.2工作曲線繪制

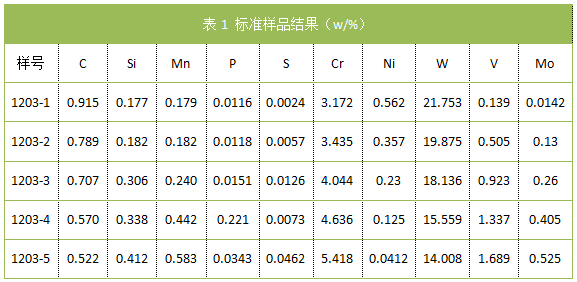

將五個(gè)同廠家的高速工具鋼標(biāo)準(zhǔn)樣在砂輪或磨床上磨平打光,任取一標(biāo)準(zhǔn)樣分別作預(yù)燃曲線和曝光曲線,以確定試樣的最佳分折參數(shù)。通過測(cè)定其最佳分析參數(shù)為:沖洗2s，預(yù)燃7s，曝光7s。然后將五個(gè)標(biāo)樣依次激發(fā),測(cè)定各元素的譜線相對(duì)強(qiáng)度,利用軟件分析程序,對(duì)譜線進(jìn)行基體校正和干擾校正，儀器自動(dòng)繪制工作曲線。高速工具鋼標(biāo)準(zhǔn)樣品結(jié)果見表1。

2.結(jié)果與討論

方法的準(zhǔn)確度和精密度與分析結(jié)果

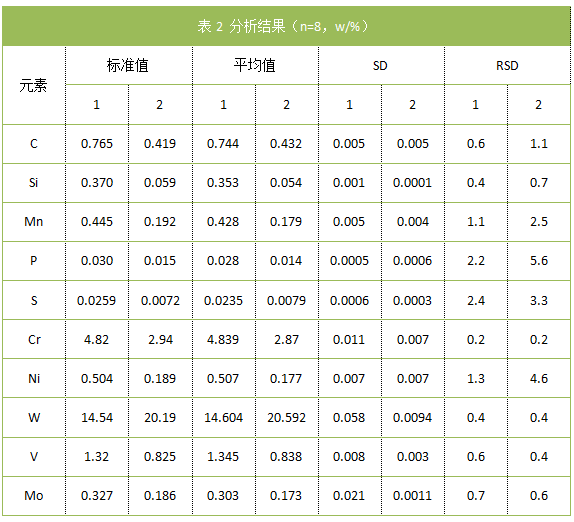

我們利用已校好的工作曲線對(duì)試樣BHG80-5、BHG80-6高速工具鋼進(jìn)行分析，其處理結(jié)果見表2，其相對(duì)誤差與相對(duì)標(biāo)準(zhǔn)偏差(RSD)均小于規(guī)定的允許值，結(jié)果表明方法的準(zhǔn)確度和精密度較好。

3.結(jié)論
落地式火花直讀光譜儀MAXx，測(cè)定固體樣品中多元素含量時(shí)非常方便而快速，樣品激發(fā)時(shí)間短，耗氬量少。以鐵元素做內(nèi)標(biāo)，對(duì)譜線進(jìn)行基體和干擾校正，所得分析結(jié)果基本和標(biāo)準(zhǔn)值一致。
